广州邮科的高清画面分割器是专用的视频处理与控制设备，主要功能是在高分辨率的显示设备（平板/投影机）上以全屏或多窗口模式同时显示多路高清画面信息；也就是将多路HDMI、VGA、CVBS信号画面，选择其中部分或全部通道画面在显示器件上分割显示，支持1080p/60Hz 的分辨率。输出支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。输入和输出完全符合HDCP标准,确保了受保护内容的正常播放，可以支持多画面显示，包括画中画窗口的位置、尺寸、大小、优先级、画画冻结等。高清画面分割器非常适合对画质要求极高的图像和视频演 示应用环境，例如控制指挥中心,视频会议,医疗设施,法庭和会议室等。那么，画面分割器怎么调试?

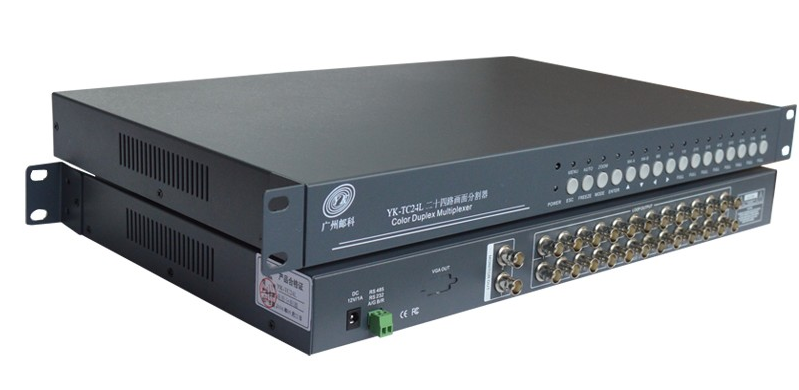

　邮科画面分割器/图

 　画面分割器怎么调试步骤一：

　　CH1 CH2 CH3 CH4：信号源通道选择

　　A B C D：输出通道（窗口）选择

　　BLACK：关闭所选择窗口（黑屏）

　　FREEZE：冻结窗口参数（按键保护，按键操作：先选窗口，按下冻结键，之后对该窗口的大小和位置的调整操作均无效）

　　WIN SIZE：窗口大小设置

　　WIN POS：窗口位置设置

　　BRI CONT：亮度，对比度设置，默认两个值都是64

　　TAKE：预监设置（暂无此功能）

　　CROP SIZE：截取大小设置

　　CROP POS：截取位置设置

　　旋钮-+切换选择选项，按下表示确认OK

　　CH1 CH2 CH3 CH4：信号源通道选择

　　A B C D：输出通道（窗口）选择

　　BLACK：关闭所选择窗口（黑屏）

　　FREEZE：冻结窗口参数（按键保护，按键操作：先选窗口，按下冻结键，之后对该窗口的大小和位置的调整操作均无效）

　　WIN SIZE：窗口大小设置

　　WIN POS：窗口位置设置

　　BRI CONT：亮度，对比度设置，默认两个值都是64

　　TAKE：预监设置（暂无此功能）

　　CROP SIZE：截取大小设置

　　CROP POS：截取位置设置

　　旋钮-+切换选择选项，按下表示确认OK

　　画面分割器怎么调试步骤二：

　　输入：设置信号源通道的信号类型AV/VGA/DVI/SDI；

　　波幅 红R绿G蓝B（全部默认：255，改变数值后影响所有输出图像成色，可用来调整图像偏色）；

　　截止 R G B（全部默认：0）；

　　Gama Off（选中确认后，旋转旋钮可以调整画面明暗，负值图像变亮，正值图像变暗）

　　自由同步：选中确认后，旋转旋钮可选择场同步（无图像黑屏）、行同步（有图像）、自由同步（有图像）

　　输出：设置输出的分辨率、帧率

　　拼接：拼接参数设置。设置选中窗口的等分、不等分、关闭（拼接）；

　　等分：设置所选窗口水平等分数量（1-10），垂直等分数量（1-10）、水平和垂直拼接位置（可设置的水平位置<=所设置的水平等分数量，可设置的垂直位置<=所设置的垂直等分数量）

　　不等分：水平总宽度（设置的是想要放大的图像的水平分辨率）、垂直总高度（想要放大到的垂直分辨率） ；例如设置3840x2160，由于每个窗口输出的分辨率依然是前面输出里面所设置的参数，如1920x1080，未变化，所以此时每个窗口显示放大后的图像3840x2160的1/4

　　水平拼接起始（所选窗口在所拼接图像中的水平起始位置）、垂直拼接起始（所选窗口在所拼接图像中的垂直起始位置）、克隆拼接参数（设置好以上参数后，按下克隆，其他未设置的窗口对应参数就变成以上参数）

　　功能：预监切换方式、淡入淡出（暂无此2项功能），切换输入：全部/正常切换/AB/CD/AB-CD/AC-BD（这里用BLACK按钮进行功能演示：全部：全部黑屏；正常：只有当前所选窗口黑屏；AB：只有AB同时黑屏；CD：只有CD同时黑屏；余下两项未测试）

　　多画面：开关控制每个窗口想要同屏显示的窗口（画中画、同屏拼接）；选择排列图层并确定，每个窗口自动变成1/4大小出现在四画面分割效果的四个位置

　　预设：预案的调取、保存、擦除。

　　黑星表示已保存成功可调用，白星表示未设置。

　　覆盖保存必须先擦除然后才能在原位置保存新预案

　　系统界面：同步方式（暂未测试出功能）、按键锁、

　　系统版本信息

　　系统界面：VGA设置、EDID设置、窗口复位（恢复所选窗口的输出分辨率显示）、工厂复位（清空所有设置，恢复出厂设置）

　　VGA设置：调整输出图像位置在屏上的位置

　　窗口复位界面：输出可选全部/A/B/C/D；类型可选截取/窗口/截取和窗口；OK确认窗口复位操作。
