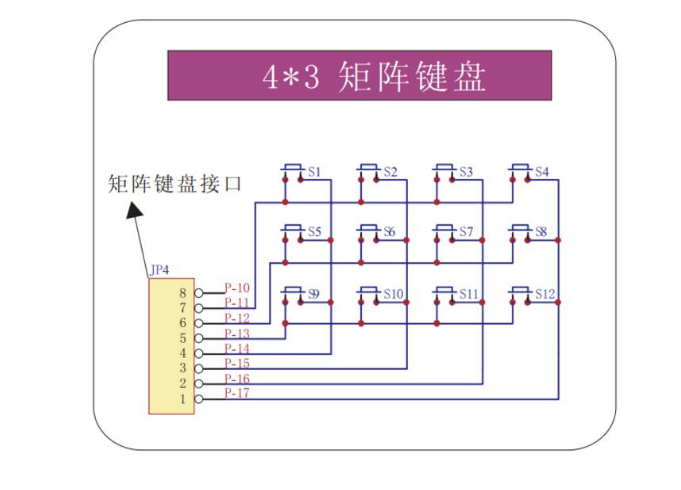

矩阵键盘结构

　　矩阵式结构的键盘识别要复杂一些，列线通过电阻接正电源，并将行线所接的单片机的I/O口作为输出端，而列线所接的I/O口则作为输入。这样，当按键没有按下时，所有的输入端都是高电平，代表无键按下。行线输出是低电平，一旦有键按下，则输入线就会被拉低，这样，通过读入输入线的状态就可得知是否有键按下了。

　　在矩阵式控制键盘中，每条水平线和垂直线在交叉处不直接连通，而是通过一个按键加以连接。这样，一个端口（如P1口）就可以构成4*4=16个按键，比之直接将端口线用于键盘多出了一倍，而且线数越多，区别越明显，比如再多加一条线就可以构成20键的键盘，而直接用端口线则只能多出一键（9键）。由此可见，在需要的键数比较多时，采用矩阵法来做键盘是合理的。

　　《1》确定矩阵式键盘上何键被按下介绍一种“行扫描法”。

　　行扫描法行扫描法又称为逐行（或列）扫描查询法，是一种最常用的按键识别方法，如上图所示键盘，介绍过程如下。

　　1、判断键盘中有无键按下将全部行线Y0-Y3置低电平，然后检测列线的状态。只要有一列的电平为低，则表示键盘中有键被按下，而且闭合的键位于低电平线与4根行线相交叉的4个按键之中。若所有列线均为高电平，则键盘中无键按下。

　　2、判断闭合键所在的位置在确认有键按下后，即可进入确定具体闭合键的过程。其方法是：依次将行线置为低电平，即在置某根行线为低电平时，其它线为高电平。在确定某根行线位置为低电平后，再逐行检测各列线的电平状态。若某列为低，则该列线与置为低电平的行线交叉处的按键就是闭合的按键。

　　《2》确定矩阵式键盘上何键被按下介绍一种“高低电平翻转法”。

　　首先让P1口高四位为1，低四位为0，。若有按键按下，则高四位中会有一个1翻转为0，低四位不会变，此时即可确定被按下的键的行位置。

　　然后让P1口高四位为0，低四位为1，。若有按键按下，则低四位中会有一个1翻转为0，高四位不会变，此时即可确定被按下的键的列位置。

　　最后将上述两者进行或运算即可确定被按下的键的位置。

　　　　矩阵键盘的工作原理

　　按键设置在行、列线交点上，行、列线分别连接到按键开关的两端。行线通过上拉电阻接到+5V电源上。无按键按下时，行线处于高电平的状态，而当有按键按下时，行线电平与此行线相连的列线电平决定。

　　　　行列扫描法原理

　　第一步，使行线为编程的输入线，列线是输出线，拉低所有的列线，判断行线的变化，如果有按键按下，按键按下的对应行线被拉低，否则所有的行线都为高电平。

　　第二步，在第一步判断有键按下后，延时10ms消除机械抖动，再次读取行值，如果此行线还处于低电平状态则进入下一步，否则返回第一步重新判断。

　　第三步，开始扫描按键位置，采用逐行扫描，每间隔1ms的时间，分别拉低第一列，第二列，第三列，第四列，无论拉低哪一列其他三列都为高电平，读取行值找到按键的位置，分别把行值和列值储存在寄存器里。

　　第四步，从寄存器中找到行值和列值并把其合并，得到按键值，对此按键值进行编码，按照从第一行第一个一直到第四行第四个逐行进行编码，编码值从“0000”至“1111”，再进行译码，最后显示按键号码。
