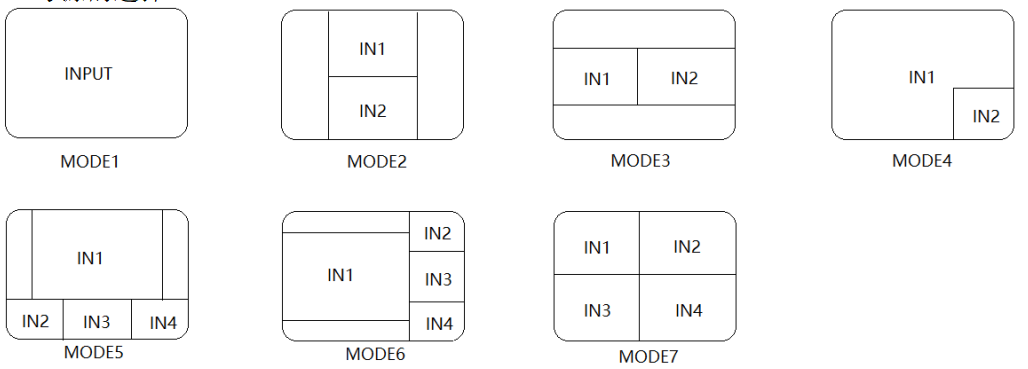

HDMI四画面分割器的7种工作模式：

　　MODE1：单画面模式（IN1-4无缝切换模式）

　　MODE2：上下两画面模式

　　MODE3：左右两分屏画面模式

　　MODE4：画中画模式

　　MODE5：一主三小画面模式（上大带三下小）

　　MODE6：一大三小画面魔术（左大带三右小）

　　MODE7：四分屏画面模式

　　　HDMI四画面分割器特点：

　　4路HDMI画面分割器支持系统设置状态，可自动保存十年。包括声音状态（关闭和打开）、断电前显示模式、存储场景、轮巡显示等。设备断电再重启，仍然保持断电之前的设置状态。这款设备给众多消费者提供了便利，特别适合于超大屏幕显示器和普通液晶拼接墙的应用，把它作为前端的信号处理器，能拓展这类产品的输入信号通道数量，克服原先只能显示一个或两个图像窗口的局限，能在超大屏显示器或普通液晶拼接墙上开出四个组合的窗口。

　　HDMI四画面分割器4路HDMI画面分割器信号输入接口分别由4路HDMI端子组成，连接信号源如PC机，机顶盒或笔记本的HDMI到HDMI IN的端口上，连接显示器或电视机的HDMI接口到HDMI OUT输出端子上。单机实现四路HDMI信号的显示，通道无缝切换技术，可作为图像无缝切换器使用，迷你式桌面小盒子，高档美观大方，FPGA图像处理芯片设计，色彩还原真实，切换速度快速，OSD显示通道状态，包括当前的声音。

　　文字通道显示当前输入通道的分辨率，HDMI四画面分割器有多种显示模式切换，可以实现单屏，二画面拉伸，一大三小画面显示，国字四画面分割等显示模式，HDMI支持720P@60HZ和1080P@60HZ多种显示分辨率切换,满足不同分辨率输出需要，前面板5按键设置，每一个键有相应的功能设置，支持红外、RS-232、键盘控制方式三种控制方式，RS232串口控制，可提供协议定制控制，单独地址设置，确保每一台设备独立工作，蜂鸣器指示功能，LED按键指示及RUN心跳灯指示。
